う〜ん

/11〜17 S耐久 第4戦 大分オートポリス

に行っておりました。







今回の駆動係長は



28号車 OHミッション



29号車 OHミッション OHデフ



884号車 新品ミッション







24時間後に29号車のデフを分解したら、思いのほか程度が良かったので、

28号車

884号車

2台のデフは、開けずにそのままいくことにしました。



OHしたほうが良いのは当然ではありますが・・・







今回載せたミッションですが、OH済ではありますが、

29号車のほうが【素性】が良く、もし壊れるなら28号車のほうかな?

なんて予想しておりました。



木曜日の90分の走行後【3から4が少しカタイ】とのコメントでした。

少し様子見ましょう!





金曜日の1本目で【なぜか3から4は良くなったけど、今度は6速が少しカタイ】とのコメント・・・



ひとまずミッションオイルを交換して、2本目走行してもらいました。



皆さんに聞いてみるとだいたい同じようなコメントでした。

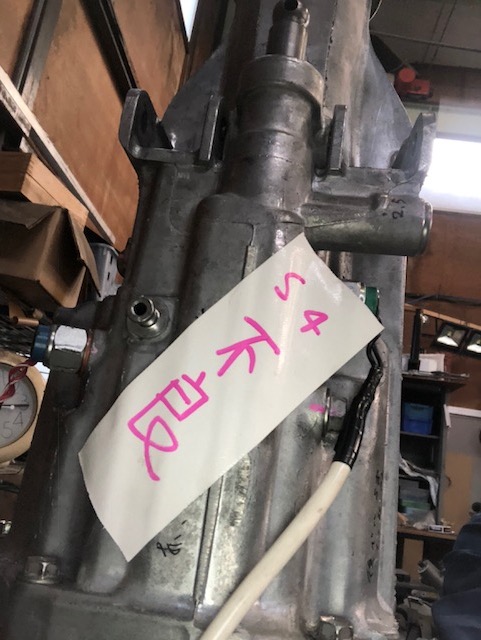

壊れそうな感じは無いけど、感触がイマイチとのことでしたので載せ変えることにしました。



考えてもどうにもなりませんしね!







しかし短命だったなぁ・・・





ただ自分が乗っているわけでもないし確認が出来ないし、

29号車に載せたらOKの可能性もある。



フィーリングの問題なので、

良いか?

悪いか?

って判断は難しいんですよね。



レース走りきれるかもしれないし・・・

ダメかもしれない・・・



3〜4速はわかるけど、6速ってのはなぁ・・・



6速はアップだけですし、痛まないんですよね。

シンクロは毎回交換してますけど。



なぜ、3〜4が直って、6に???







日曜日の午前中、時間があったので、ケツのケースを開けて、

6速を確認してみましたが、残念ながら組み付けミスはありませんでした。



組み付けミスがあったほうが、原因としては楽なんですけどね・・・



時間があるときに開けてみますが、おそらく原因は【わからない】と思う。



再度、点検しながらOHしますが、もう一度載せて同じ症状だったらポイポイですね。







デフもミッションもですが、この手の確認が出来ない物は難しいですよね。



試運転が出来れば、悪ければ再度分解しますけど、確認も試運転も出来ませんしね!

お互いに【恨みっこなし】です。



原因があってくれればラッキーだなぁ

OH時

ネジも全て掃除するのですが、正直かなり時間がかかるんです。



考えたら



時間がかかるなら交換したほうが良いのでは?

と思い聞いてみたら、けっこうな値段でした・・・



ですので、ブローしたミッションから主要なボルトを拝借し、

組む時はそれを使って組んで、暇な時に洗浄しようと思いました。



ボルトもヘタりますので、本当は交換したいんですけどね・・・

考えましょう♪





24時間走ったデフを分解しました。



知り合いのチームさんが、13時間くらいで壊れ、同じくスペーサー入りのうちもヒヤヒヤでしたが・・・



なんとかゴール!

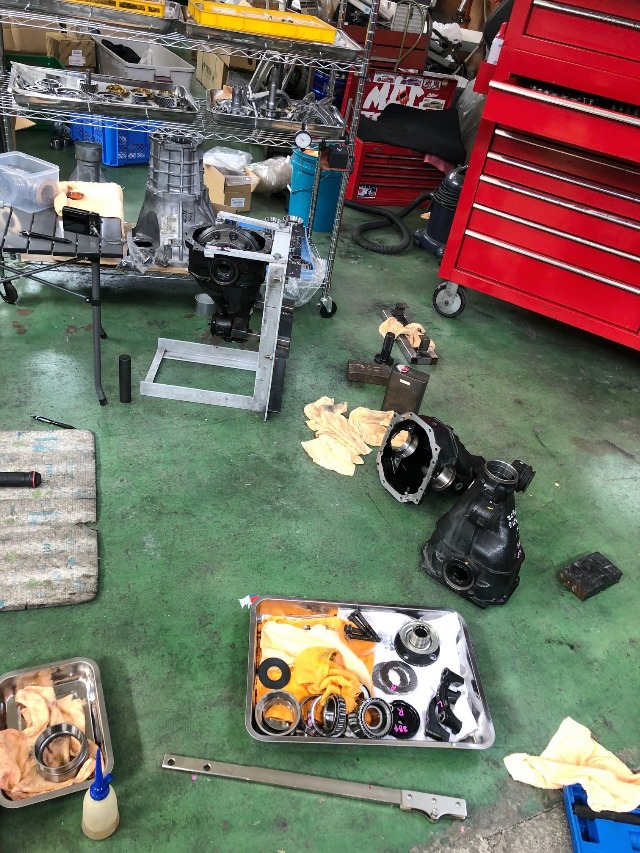

で、少し時間があきましたが分解しました。

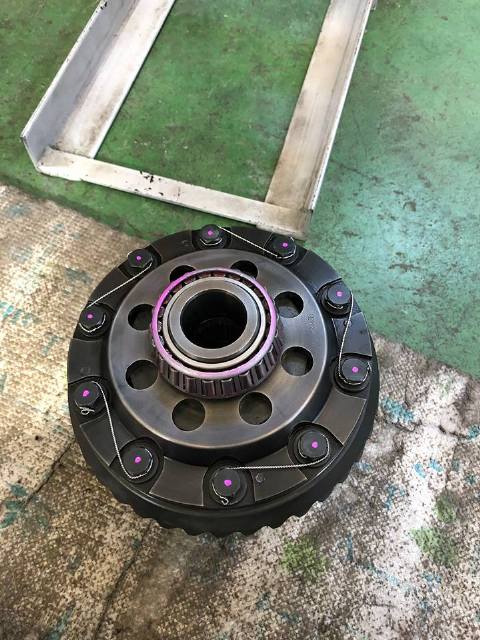

ワイヤーも緩んでいなく

ボルトも緩んでいなく

スペーサーも特に問題ありませんでした。



運が良かったのかもな(笑)







バックラッシュは広がってましたが、特に問題なしでした。



イニシャルも思ったよりありましたので、コレはスペアになるので、このままいくことにしました。

OHしたほうが良いのですが、コストもかかりますしね。



でも全ベアリング交換しました。



スペーサーは怖いので新品にしました。



はじめ、ボルトだけを新品にと思いましたが、

基本的にはボルトだけでは買えなくて、思ったより少し高かったので(笑)

スペーサーも交換しました。







分解時の歯あたりも問題なく





組み立てに入りましたが、

スペーサーの公差か?

ベアリングの公差か?

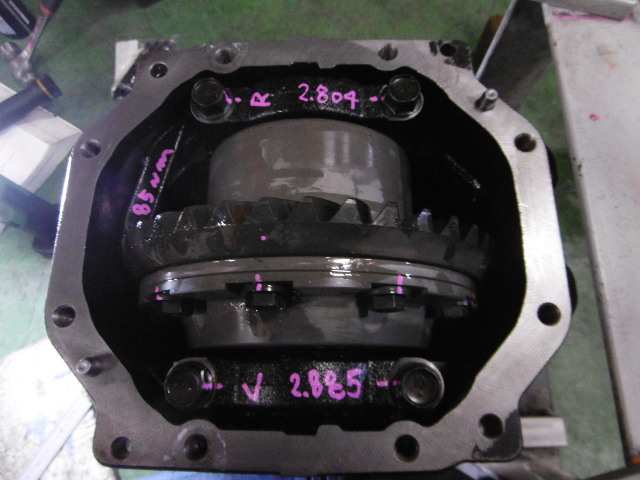

シムが合わない・・・



前回は、2番目に薄いのでナントカいったけど無理で、1番薄いのになってしまいました。



片側を1番薄いのにして、反対側で合わす感じにしましたがそれでも少し広い。

片側を厚くすれば良いのですが、それも限度がある。



スペーサーを少し削るか?

シムを少し削るか?



どちらにしても今すぐは厳しいので、次回時間があるときに考えよう。



1番目に薄いのが、2.58ミリ

2番目に薄いのが、2.60ミリ



誤差みたいなものなんだけどな(笑)



やっぱり、スペーサー入りはダメだと思う。







デフは

プレロードの調整も

歯当たりの調整も

バックラッシュの調整も

ものすごい時間がかかります。



前回と同じで組めば、だいたいはきますけど、狙うには調整しないとダメです。



ミッションの方が楽だわ〜

S耐久 ハチロク ZN6 TL70 ミッションオーバーホール

S耐久 ハチロク ミッションオーバーホールです。

全部で7基あるはず(笑)



予定が狂いましたので、分解、洗浄、目視検査までやりました。



組み立てよりも、分解、洗浄、点検のほうが何倍も時間がかかります。



部品は、ストックがありますので、明日からは組み立てに入れるかな?



ミッションは積み木ですし、デフより気が楽かな?









先は長い・・・

5基

デフ5基(笑)



3基 OH

1基 新規組み立て

1基 ベアリングのみの交換



合計5基。









どれ一つとして楽な物はなかったので、F4鈴鹿行かなくて良かった(笑)







ドライブピニオンのプレロード

バックラッシュ

刃あたり



すべて、そのままではダメでしたので新規と同じでした。

(ダメといってもすごいハズレではないけど・・・)



1基は【ベアリングのみ交換】でしたが、そういっても、ベアリングを交換しただけでは、

刃アタリ

バックラッシュ

は微妙にあわず



結局、新規と同じでした。







最後に組んだ



#884のスペアなのですが



ドライブピニオンカラーがひとつあったので、それを組んだんです。



けど

【プレロード調整用シム】を【一番厚い物】を入れても少し重くて・・・



ナットの締め付けを減らして【基準ちょい+】だったんです。



こんなに変わるかな?

と帰って風呂で悩んでいたのですが・・・



シムは全種類ありますが、一番厚いのが使用済みがあったのは覚えてまして、

それとこのカラーがセットだったのを思い出し。



もしやカラーが薄いんじゃないか???



予備で、ATSさんのカラーを注文していたので、比べたら0.1mmくらい違ってた。



原因はこれか・・・





おそらくクスコさんのカラーだと思いますが、削って使ったのかな?

クスコさんのカラーの新品が無いので、比べられないのですが。



また全てやり直し(笑)



結果、他の物とだいたい同じ厚みのシムになりました。

そのうち使うだろうと予備で頼んでおいて良かった・・・







時間がかかってしまいましたが、壊れなければOKです。

ミッションは構成部品は多いけど、こんなにシビアではないですしね。







デフは難しいなぁ・・・

思ったとおり

また時間かかってしまった(笑)







4.1〜4.5までのファイナルだと普通のLSDが使えるのですが、

4.8〜5.1だと、ローファイナル用LSDが必要なんです。



簡単にいうと、

4.8〜5.1のリングギヤは、

4.1〜4.5のリングギヤよりも薄いんです。



ローファイナル用を買うのがベストですが、

リングギヤアダプターが出てますので、それを付ければOKといえばOKです。



今回は、それを付けました。



が・・・

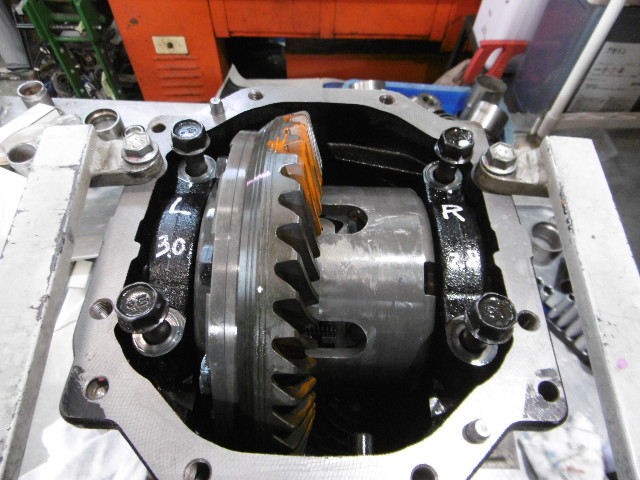

バックラッシュも歯当たりも全然あわない _| ̄|○



だいたい、このシムを入れてこれくらいになる・・・

予定なのですが、全然ならない(笑)







〇〇回も、ベアリングキャップを本締めすると、ネジ穴に良くないので、

ベアリングキャップはせず、シムを入れ良いところ探ることに。



〇〇回もシムを入れかえ、なんとかその辺にもっていきました。

入れて外してを繰り返して、良いところを探しました。







だいたいのシムを入れて

右〇番 左〇番

だとバックラッシュ 0.3



コッチを薄くして〜

コッチを厚くして〜



何回やっても・・・

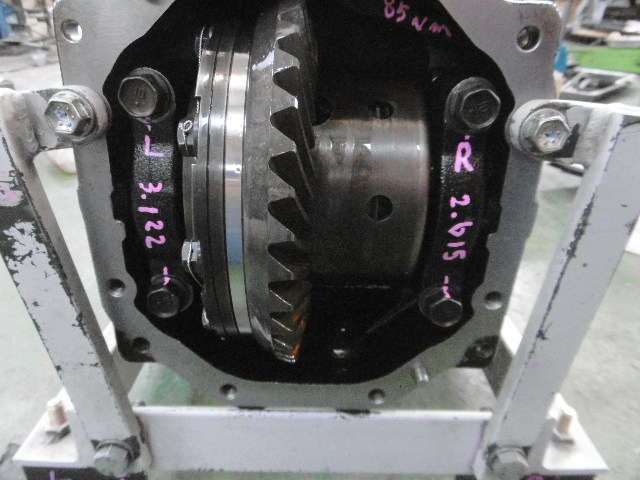

右側が1か2番目に薄いシムになってしまうんです。



どうにかならないかと、何回も何回も入れかえたけどダメで、

結局、2番目に薄いシムになりました。





仕方が無いんだろうけど、

真ん中くらいで合わせられないと、納得がいかず・・・



考えてみた。



再度、全部分解し、各部の寸法を測ればヒントが見つかるんだろうけど、

もう本締めちゃったしね(笑)



メーカーさんに、リングギヤボルトの締め付けトルクを聞きましたが、けっこうデンジャーな感じだったな。



穴が開いてましたのでワイヤーロックもしましたし〜♪





LSDの公差

リングギヤアダプターの公差

ベアリングの公差

デフケースの寸法



で、こうなってしまったんでしょう。

なんか嫌だけど、それは、ダイヤルゲージにでますので仕方が無い。



バックラッシュも、バラつきがあったので、それもひっかかるところです。

最大値をもう少し詰めたかったけど、すると最小値が狭くなってしまう。

でも最小値にあわすしかないので仕方ないかな?







で!

ここまできて歯当たりの調整です!



ヒール当たりだったので、全部分解しドライブピニオンのシムを交換。



それを4回(笑)

それでなんとか落ち着き、歯当たりも、なんとかOKなところにいきました。







気になるのは



シムのバランスの悪さ

バックラッシュのバラつき



さらに何回かやってみたけど、どうにもならなかった・・・







やっぱり、ローファイナルLSDを買うのが本当なんだろうな。

S耐久 ZN6 デフオーバーホール

ZN6のデフをやっております。

あと2(3)個です。



ここからの2個は、新規なので大変ですが、特に次のは大変でしょう。

何回もやるのは覚悟のうえです。



これが落ち着くまでは、開店休業デフ屋です(笑)



S耐久 ZN6 デフオーバーホール

月末の

【富士24時間】

に向けデフのオーバーホールをしています。

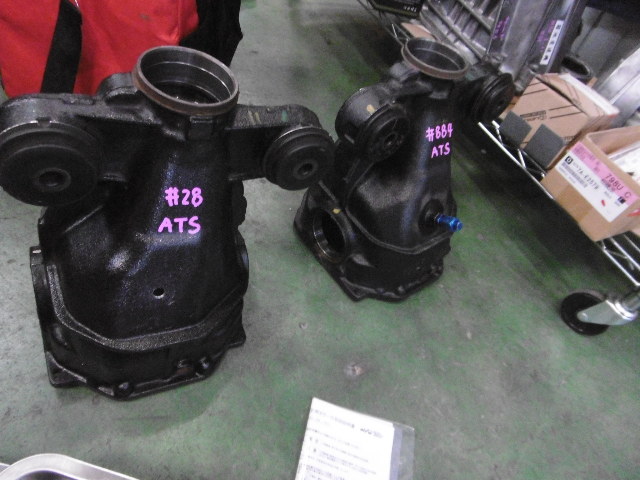

28&29号車

スペアこみ3つ(うち1つはベアリングのみの交換予定)



884号車

スペアこみ2つ



合計5つ

!!!!!



シムをいっぱい買えば、ウチで組めますが、何回もやる手間とかを考えると、

ATSさんに出して、話をして仕様変更してもらったほうが無難ですね。



あ〜シムが厚かった!

薄いのを注文せねば〜!

とか(笑)







ATSさんに出すといっても



ウチでデータを取りながら分解

ATSさんに送って

ATSさんで分解&見積もり

支払いしてから作業開始

ATSさんから発送

ガレ着して組み付け



こんな感じなので戻ってくるまでに1週間弱がかかります。







そんなこんなで、デフが集中してしまい、

鈴鹿のF4明けには、2つは組んでおかないといけないので、今回のF4は欠席しました。



デフもだけど、自分の仕事もありますので・・・



このデフも、レースの仕事ではありますが、

工場の中で仕事をしていると、コッチにいるほうがいいなと思います(笑)













すんなり組めますように・・・

ハチロク ZN6 TL70 ミッションオーバーホール

続いて、前回壊れたミッションを途中までバラしました。



全損ですので分解してもゴミが増えるだけなのですが、



自分のミスなのか?

そうでないか?



使える部品はあるか?



などなど・・・

お勉強も兼ねての分解です。





ヨコに穴が開きました(笑)





エンドケースを外すと6速なのです。







去年のよりは綺麗だな・・・

6速は、少し傷がついていますが使用可能です。



洗浄しながらすすみます。



ミドルケースを外すと・・・

思ったとおりの4速でした。





自分のミスではありませんでした。



原因は色んなことが考えられますからなんともですが・・・







暇な時に分解します。

ハチロク ZN6 TL70 ミッションオーバーホール

前回のレースで使用した、ミッションをオーバーホールしました。

通算13回目かな?



今回の距離は、今までで最高の1450キロくらいでした。



レース後、ドライバーさんにコメントを聞きました。

少し【カリッ】となるけど大丈夫とのこと。



オイル交換して、もう少しいけそうですがオーバーホールします。



エンジンもそうですが、組み立てより【洗浄】が大変なのです。



だいたい1基でブレクリを10〜15本使います。



当然ながら洗浄台もありますし使っていたこともありますが、

最終的にブレクリで洗うようなので面倒なんです。



全部分解して、まとめて洗うなら別ですが、分解しながら、確認して洗浄したいので!

いちいち手を洗うのも面倒で(笑)



純レース用のミッションと違い、構成部品が多く、小さい部品が多いんです。



こんな汚れを、ひたすら洗います。





ここまでにするのが一番の仕事(笑)





分解&洗浄しながら、だいたい確認していますが、最終的に確認して何を交換するか決めます。



3〜4速の部品は念入りに!

4速は【良くも悪くも】交換します。







あとは積み木のように・・・



















ノリを塗って組み立て、一番大事な【念】を入れ終了(笑)



最後、N〜6速までの起動トルクを計測し終了です。



単体でテストしても、わからないのがこわいところです。







明日からは、壊れたミッションを分解します。







使えるけど、使わない部品がゴロゴロです(笑)

だいたい1000キロくらいでオーバーホールですので、シンクロとかもまだ使えるんだろうな。

今年初のレース仕事

最終的にデフを3つ組みましたが、

そんなに甘くなく、全てがバラバラの数値でした(笑)



3/2〜3 (2日は移動日)

富士で、S耐久の合同テストがあり行ってまいりました。



#28

#29

の2台で、ミッション、デフともに、ガレ製でございます〜







ミッションは、ライフの問題もありますので、出来れば【練習用のミッション】が欲しいんです。



今回、#28は、去年壊れたミッションを【7個1】にして組んで搭載しました。



7個1で組んだといっても、手抜きが出来るわけではなく、手間は全く同じです。



単体テストでは問題なかったのですが、載せて回してみると、

ギヤの入りは問題ないけど、ギヤノイズが大きく、

(ミッションかはわからないけど)コロコロという音がしていた。



焦ったなぁ・・・



_| ̄|○









最終的には

#28が 250キロほど (7個1)

#29が 470キロほど

2台とも問題なく?走行できました。



コロコロ音は、最後に聞いたら小さくなっていたような?







ガツンッ!

って壊れた物は、微妙にガタが出ていたりするのかもな?

酷く壊れてなくても、ある程度で使い捨てなんでしょうね。



ケチって再生してもダメなのかも・・・

というか全てが中古だもんな(笑)







3/22か23に、もう一度走る予定なので、できればそこまでは使いたいなぁ。



30分4本らしいので、

2分でフルに走って15周で、60周=270キロくらい



どうするかな?

コロコロ次第か(笑)







レースウィークから、OH済みを載せていって、

トラブルがなければそのまま1レースを通して使いレース後にOHする。



というのが、手間もお金もかからず良いと思っているんです。



木曜日あたりからレース終了で、1200キロくらいかな。



なので、3/22か23で、OH済みを載せていくと、中途半端になってしまうんですよね。

中古で行きたいなぁ



それは任せましょう!







デフは、特に問題なかったようですが、

1台は仕様変更するっぽいので、再度分解となりそうです(ウチでやるかはわかりませんが)



刃当たり

プレロード

バックラッシュ

が、どれくらいの距離で、どれくらい変化しているのか



楽しみのような?

怖いような?







ストレスですね・・・
